EasyPrint III


& EasyPrint III X

Thermotransfer-Überdruc

EasyPrint III

Die aktuelle Weiterentwicklung einer erfolgreichen Serie

Unsere NEUE EasyPrint setzt neue Maßstäbe im Verpackungsdruck. Kontinuierlicher oder intermittierender Betrieb, Geschwindigkeit, Druckauflösung, Einbaulage... Grenzenlose Optionen. Damit ist unsere neue Produktlinie EasyPrint III  nichts anderes als die logische Fortsetzung einer Erfolgsgeschichte.

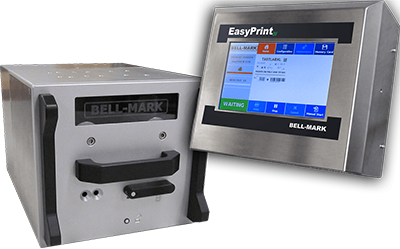

EasyPrint 3 HMI & Druckkopf
EasyPrint 3 Druckbeispiele - Thermotransferdruck auf Polyverpackung
  • Drucken Sie Codedaten, Logos, Barcodes und mehr auf viele unterschiedliche Materialien.
  • Zwei Schrittmotoren für Farbbandantrieb / -aufwicklung.
  • Intermittierender und kontinuierlicher Modus frei wählbar.
  • Anzeige des verbleibenden Transferbands für schnellen Farbbandwechsel.
  • Optimale Ausnutzung des Transferbands.
  • Alle gängigen Schnittstellen für schnellen Datenaustausch.
  • Intuitive grafische Benutzeroberfläche mit Symbol-Schaltflächen.
  • WYSIWYG-Darstellung mit Vorschau zur Verifizierung des Layouts.
  • 178-mm-Touchscreen-Farbdisplay
  • Barcode-Shaving (Pixel Shaving).
  • VersaStyle Office, Software zur Etikettengestaltung.

EasyPrint III

Steuereinheit

Die Steuereinheit des EasyPrint III  verfügt über eine intuitive Benutzeroberfläche mit 178-mm-Farb-Touchscreen-Display incl. Vorschau zur Layout-Überprüfung. Damit behält man ganz einfach die Kontrolle über die Druckkonfiguration.

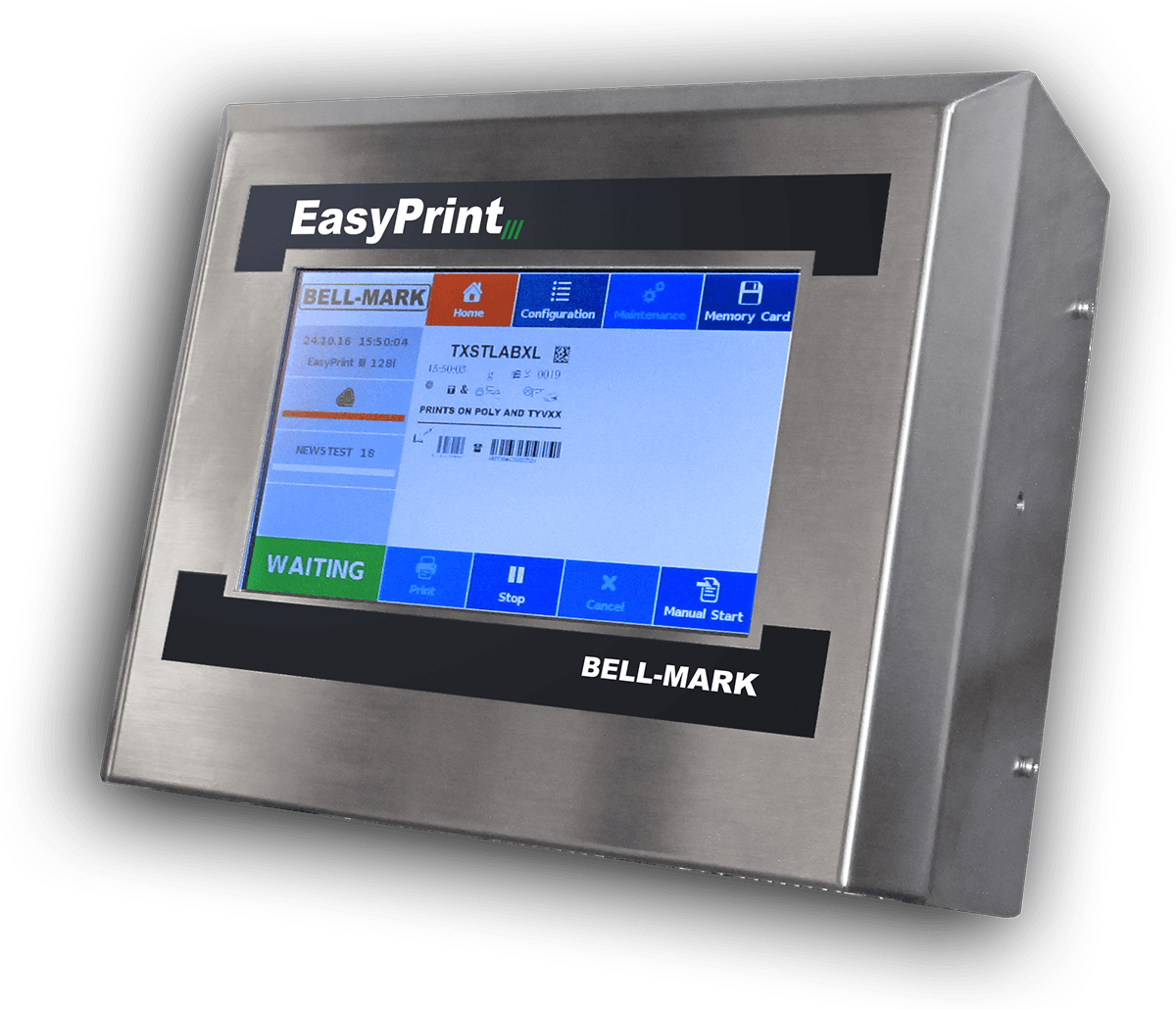

EasyPrint 3 Steuereinheit

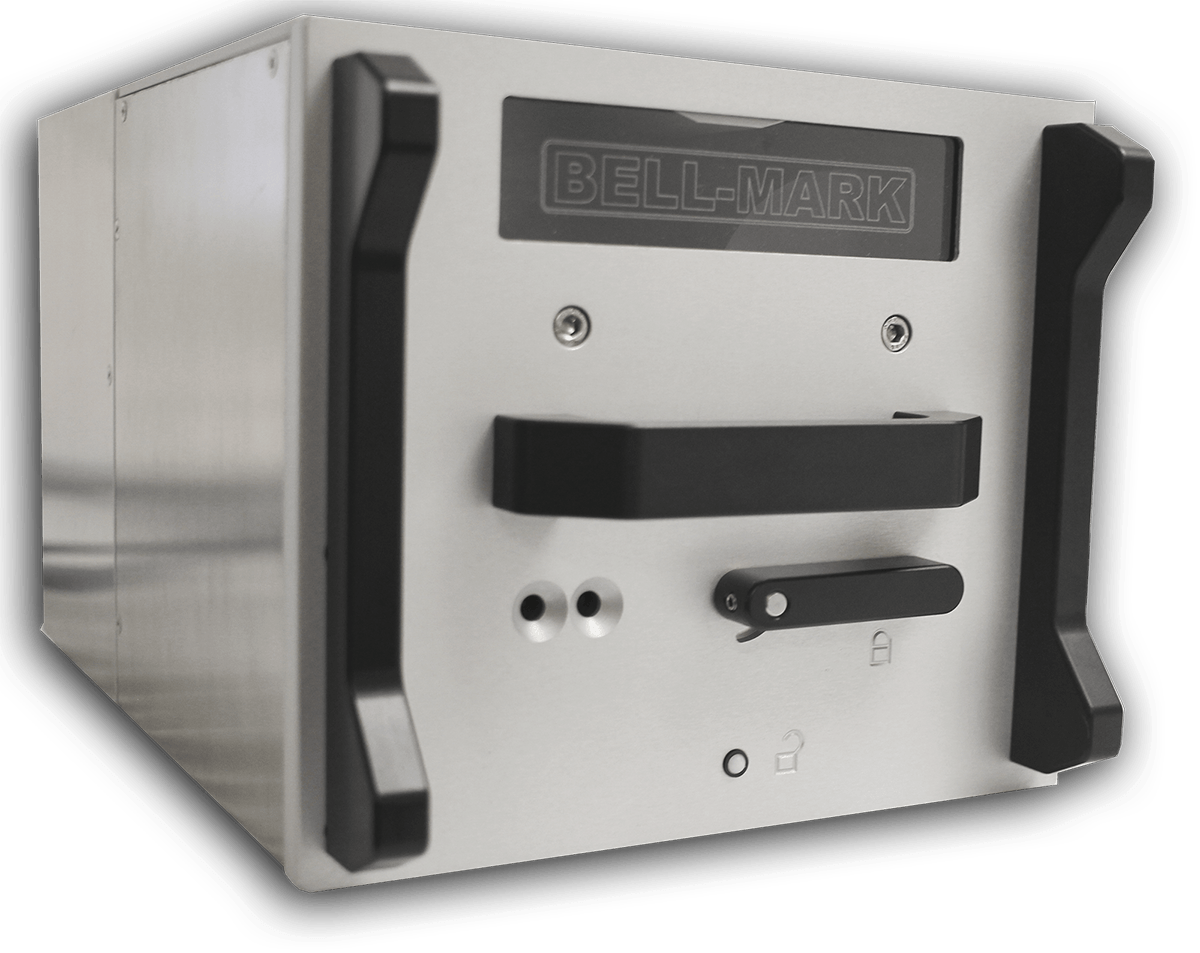

EasyPrint 3 Druckkopf

EasyPrint III Druckkopf

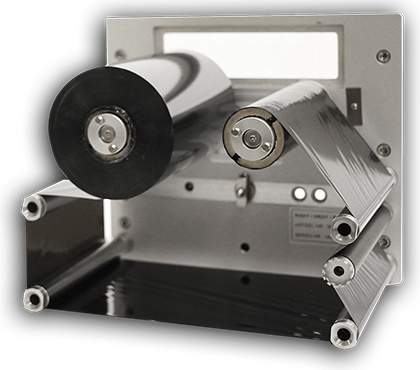

EasyPrint 3 Innenansicht eines Druckkopfes

Innenansicht eines Druckkopfes

EasyPrint 3 X

  Reinigungskassette mit Schutzart IP-65

Während des Reinigungsvorgangs müssen weder Druckmodul noch Steuereinheit ausgebaut oder abgedeckt werden. Die Reinigungskassette kann in Sekunden einfach gegen die Farbbandkassette ausgetauscht werden.

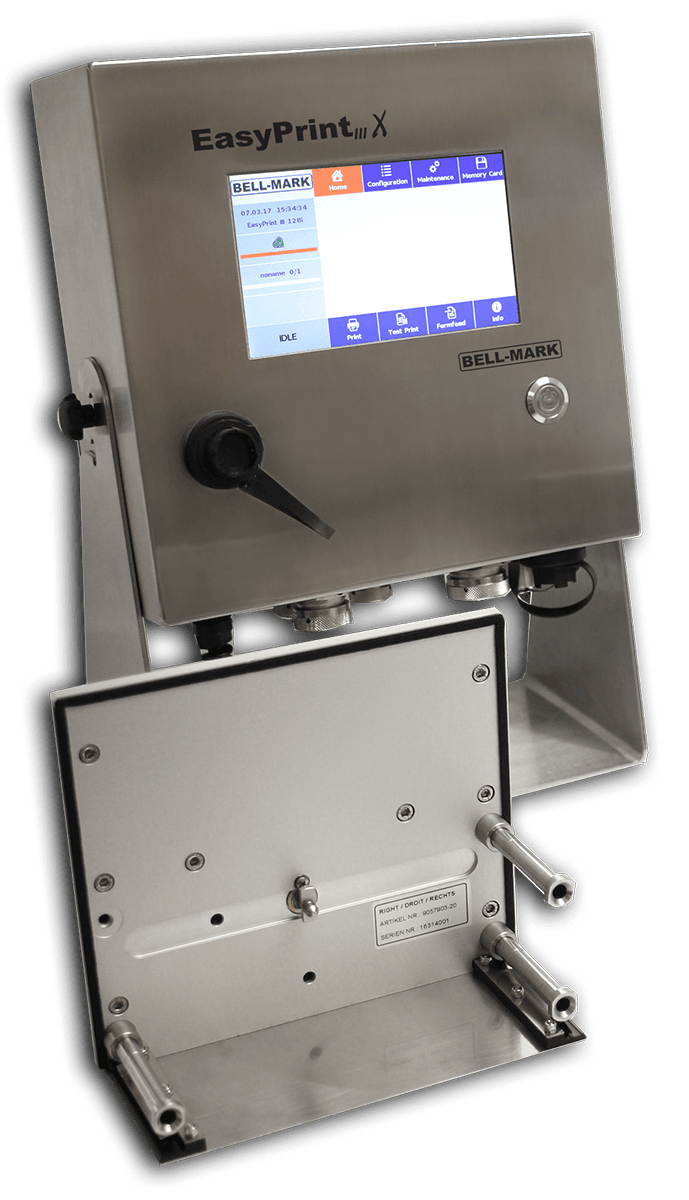

EasyPrint III X

Steuerkasten und Druckkopf mit SCHUTZART IP-65 für raue Umgebungen

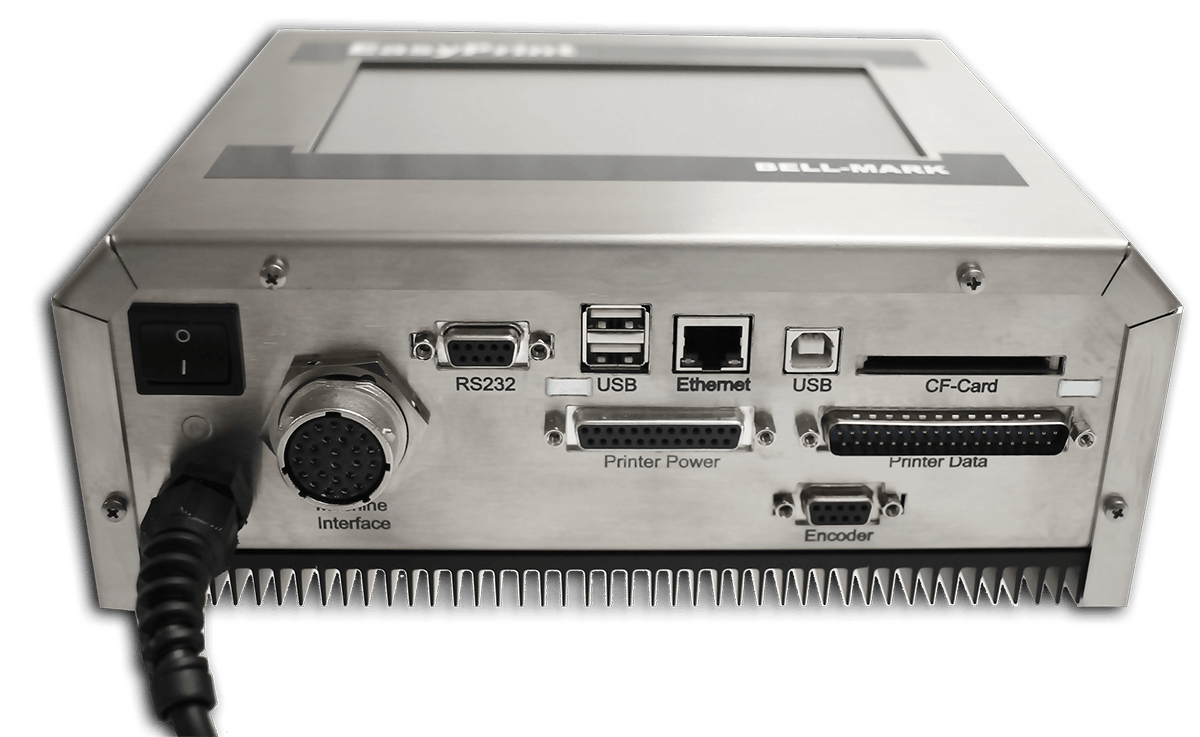

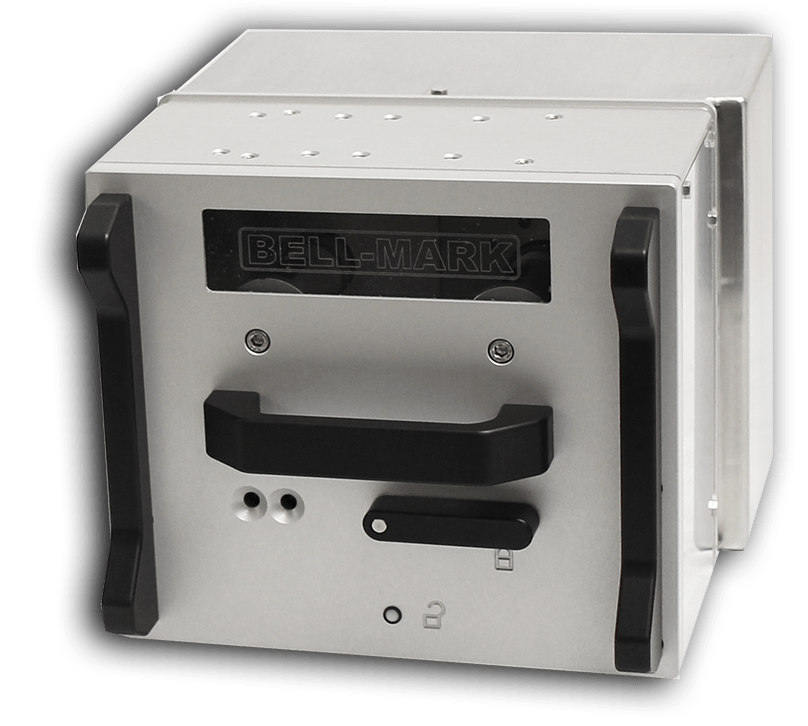

EasyPrint 3X Druckkopf EasyPrint 3 X unten

EasyPrint III Productmerkmale

Kontinuierlicher Modus

Beim kontinuierlichen Druck steht der Druckkopf still, während die Verpackungsfolie durchgeführt wird. Der Druck findet während des Betriebs der Verpackungsmaschine statt.

Intermittierender Modus

Beim intermittierenden Druck bewegt sich der Druckkopf über die Folie, um in die Ausgangsposition zurückzufahren. Der Druck erfolgt bei einem kurzen Stillstand der Maschine.

Konsolensystem

Unsere Konsolensysteme erlauben die unkomplizierte Integration in Ihre Verpackungslinie. Die neu positionierten Umlenkrollen und die Erfassungseinheit können an allen Seiten montiert werden und bieten eine breite Optionsvielfalt an Variationen.

Linke und Rechte Version

EasyPrint III bietet die Halterungs systeme als links- sowie auch als rechtsmontierte Variante an. Die horizontale und vertikale Montage ist nahezu unbegrenzt und bietet maximale Flexibilität.

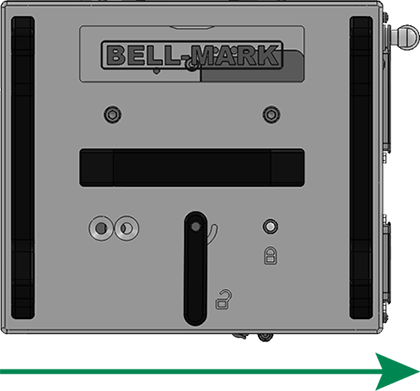

Links (EP40002L)

EasyPrint 3 Links Version

Bahnverlauf / Laufrichtung

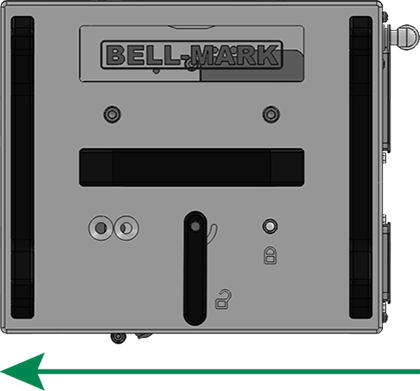

Rechts (EP40002R)

EasyPrint 3 Rechts Version

Bahnverlauf / Laufrichtung

EasyPrint 3 Druckbeispiele

Technische Daten

Druck EasyPrint III 53 EasyPrint III 128
Druckbreite Max 53.3 mm Max 128 mm
Drucklänge Kontinuierlich
6000 mm		 Intermittierend
75 mm		 Kontinuierlich
3000 mm		 Intermittierend
75 mm
Druckgeschwindigkeit Kontinuierlich
50 - 800 mm/Sek.		 Intermittierend
50 - 600 mm/Sek.		 Kontinuierlich
50 - 450 mm/Sek.		 Intermittierend
50 - 600 mm/Sek.
Rückwärtsgeschwindigkeit Nur Intermittierender Modus: Max 600 mm/Sek.
Auflösung 300 DPI
Schnittstellen
Serie RS-232C (max 115,200 baud)
USB 2.0 High Speed Slave
Ethernet 10/100 Base T, LPD, RawIP-Printing, DHCP, HTTP, FTP
2 x USB Master Anschluss für externe USB-Tastatur und Speicherstick
Anschlusswerte
Pneumatischer Anschluss Minimum 6 bar trocken und ölfrei
Nennspannung 110 - 230 V / 50 - 60 Hz
Nennstrom 230 V / 1.5 A - 110 V / 3 A
Schrifttypen
Schriftarten 6 Bitmap-Schriften | 8 Vektor-Schriften / TrueType-Schriften | 6 Proportional-Schriften | weitere Schriften auf Anfrage
Zeichensätze Windows 1250 to 1257, DOS 437, 850, 852, 857 | alle west- und osteuropäischen, lateinischen, kyrillischen, griechischen und arabischen Zeichen werden unterstützt / weitere Zeichensätze auf Anfrage
Bitmap-Schriften Größe in Breite und höhe 0,8 - 5,6 I Zoom 2 - 9 I Orientierung 0°, 90°, 180°. 270°
Vektor-Schriften / TrueType-Schriften 6 BITSTREAM®-Schriften | Größe in Breite und Höhe 1 - 99 mm variabler Zoom | Ausrichtung 360° in 90°-Schritten
Schriftart-Attribute Abhängig von der Schriftart – fett, kursiv, invers, vertikal
Zeichenabstände Variabel
Barcodes
1D Barcodes CODABAR, Code 128, Code 2/5 interleaved, Code 39, Code 39 extended, Code 93, EAN 13, EAN 8, EAN ADD ON, GS1-128, Identcode, ITF 14, Leitcode, Pharmacode, PZN 7 Code, PZN 8 Code, UPC-A, UPC-E
2D Barcodes Aztec Code, CODABLOCK F, DataMatrix, GS1 DataMatrix, MAXICODE, PDF 417, QR Code
GS1 Barcodes GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Omnidirectional, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Truncated
Alle barcodes sind variabel in Höhe, Modulbreite und Verhältnis I |
Orientierung 0°, 90°, 180°, 270°, Prüfziffer und menschenlesbare Linie optional.
